Entreplantas y altillos metálicos a medida

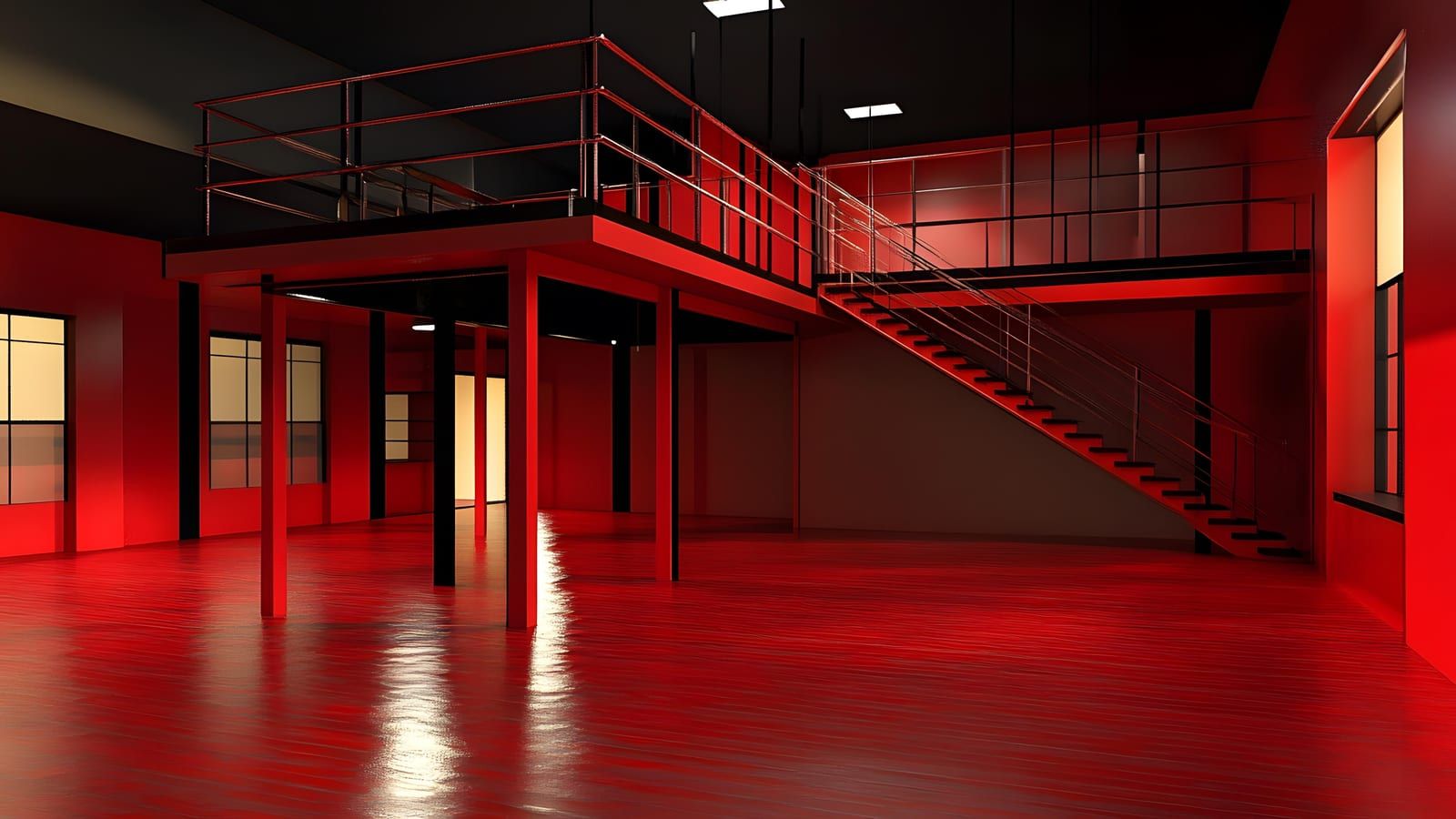

Una entreplanta metálica es una planta intermedia de estructura de acero que se crea dentro de una nave para duplicar la superficie útil sin ampliar el edificio. Es obra calculada: pilares propios o estructura autoportante, vigas, un forjado dimensionado para la sobrecarga de uso de la actividad y barandillas, fabricada bajo EN 1090 y calculada según el Eurocódigo 3. No es mobiliario de almacén.

Si estás valorando ganar superficie en una nave —para almacenaje, oficinas o producción— comparar varias propuestas de empresas de estructura metálica verificadas es la forma más rápida de decidir con criterio técnico (sobrecarga, forjado, accesos y plazo de montaje) en lugar de por proximidad comercial.

Qué define una entreplanta metálica estructural

Una entreplanta estructural se define por cuatro datos que el proyecto concreta: la superficie que se quiere ganar, la sobrecarga de uso que va a soportar (almacenaje, oficinas, producción o tránsito), la altura libre disponible bajo cubierta y el sistema de apoyo —autoportante con pilares propios o apoyada sobre la estructura existente cuando esta lo admite—. De esos datos dependen la sección de los pilares y las vigas, el tipo de forjado, los arriostramientos y los accesos. Cuanto más completas sean las medidas o el plano que aportas, más comparables son las propuestas que recibes.

Para estructura metálica a medida de mayor alcance —pórticos completos, nave o cubierta— el planteamiento es el mismo: cálculo, fabricación bajo EN 1090 y montaje con un solo contrato, lo aporta la empresa de estructura verificada.

Entreplanta estructural o estantería: no es lo mismo

Es la confusión más frecuente, y condiciona el presupuesto. Una entreplanta estructural es una obra independiente: tiene sus propios pilares (o se apoya en la estructura de la nave previo cálculo), un forjado que se dimensiona para una sobrecarga de uso concreta y barandillas reglamentarias, y se fabrica bajo EN 1090 con marcado CE de sus componentes. Sobre ella se circula, se almacena a granel, se instalan oficinas o se coloca maquinaria.

Una estantería con pasarela o “altillo” de catálogo es mobiliario de almacén: la plataforma cuelga de la propia estantería de palet, su carga está limitada a la del sistema de almacenaje y no constituye estructura portante de edificación. Es una solución válida para picking sobre estanterías, pero no para crear una planta útil de uso general.

La regla práctica: si necesitas una superficie sobre la que transitar, almacenar a granel, ubicar puestos de trabajo o maquinaria, lo que se calcula es una entreplanta estructural. Si solo quieres aprovechar el hueco sobre tus estanterías existentes, es probable que estés ante una solución de racking —otro proveedor y otra norma—. Las empresas de estructura verificadas de la red trabajan la primera: la entreplanta calculada.

Sobrecarga de uso y normativa

La sobrecarga de uso es la carga para la que se dimensiona el forjado, y la fija el proyecto según la categoría de uso del Eurocódigo 1 (EN 1991) y el CTE DB-SE-AE (acciones en la edificación). No es lo mismo una entreplanta de oficinas que una de almacenaje pesado o una de producción con maquinaria: cada categoría tiene una sobrecarga distinta, y a veces hay además cargas puntuales (un equipo, una carretilla) que el cálculo recoge aparte.

Sobre esa base, el dimensionado de vigas, pilares y uniones se rige por el Eurocódigo 3 (EN 1993), complementado en España por la EAE (Instrucción de Acero Estructural) y el CTE DB-SE-A. La fabricación se ejecuta bajo EN 1090-2 con la clase de ejecución (EXC) que fija el proyecto, y los componentes llevan marcado CE bajo EN 1090-1. Definir bien el uso antes de pedir presupuesto es lo que permite que las propuestas que recibes sean realmente comparables: todas calculan para la misma carga.

El forjado: chapa colaborante, tramex o madera

El forjado es la superficie pisable de la entreplanta, y su elección depende de la sobrecarga de uso y del acabado:

• Chapa colaborante con hormigón: chapa grecada de acero que actúa de encofrado perdido y colabora con una capa de hormigón. Da un forjado rígido, plano y con buen comportamiento frente a cargas elevadas y aislamiento; es la opción habitual en entreplantas de oficinas y de cargas altas.
• Tramex o rejilla electrosoldada: emparrillado de acero (galvanizado, según corrosión) ligero, autodrenante y que deja pasar luz y ventilación. Frecuente en entreplantas de almacenaje, pasarelas y zonas de proceso donde interesa el peso ligero y el drenaje.
• Tablero o panel de madera estructural: solución rápida de montar para cargas moderadas, habitual en altillos de almacenaje ligero y entreplantas desmontables.

El sistema lo recomienda la empresa de estructura según el uso, la sobrecarga y el aislamiento que pida el proyecto; cada opción cambia el peso propio del forjado y, con él, el dimensionado de las vigas.

De qué depende el precio de una entreplanta

El coste de una entreplanta metálica a medida lo marcan la superficie, la sobrecarga de uso (una entreplanta de producción pesa más en estructura que una de oficinas ligeras), el tipo de forjado, la altura y los arriostramientos, los accesos (escaleras, barandillas, hueco y portón de carga) y la logística de montaje sobre una nave en uso. Que sea autoportante o que pueda apoyar en la estructura existente también influye. Por eso una misma especificación —superficie, uso y altura— enviada a varias empresas de estructura verificadas permite comparar alcance y precio en igualdad de condiciones, sin sorpresas en la fase de fabricación. El presupuesto es siempre sobre proyecto.

Cómo se monta una entreplanta en una nave en uso

Montar una entreplanta sin parar la actividad es una situación habitual, y la empresa de estructura adjudicataria la resuelve por hitos. Primero se calcula la estructura y se redactan los planos de taller y de montaje; la mayor parte de la entreplanta se prefabrica en taller (pilares, vigas y elementos del forjado), de modo que el trabajo en la nave se reduce y se acorta la afección a tu operativa. En obra, la empresa replantea las posiciones, iza los elementos con los medios adecuados, ejecuta las uniones —atornilladas de alta resistencia o soldadura en obra según el proyecto— y aploma y nivela el conjunto antes de colocar el forjado y las barandillas. El apoyo, los anclajes y la compatibilidad con la cimentación existente los verifica la empresa en cada caso.

Cuando la entreplanta forma parte de una ampliación o un refuerzo de la estructura de la nave, la coordinación con la estructura existente es parte del alcance que asume la empresa verificada.

Si tienes claro el uso y la superficie que necesitas, solicita presupuesto de tu entreplanta: tu consulta llega a empresas de estructura metálica verificadas y recibes propuestas comparables —con cálculo, fabricación y montaje— para decidir con criterio.
